چگونه پاور بانک بسازیم، در دنیای امروز که زندگی انسان ها به شدت به تکنولوژی و ابزارهای الکترونیکی وابسته شده، یکی از بزرگ ترین چالش ها در استفاده روزمره از تلفن های هوشمند، تبلت ها و سایر گجت ها، تمام شدن سریع شارژ باتری آن ها است. این مسئله خصوصاً در زمان سفر، پیاده روی های طولانی، کمپینگ یا حتی هنگام قطعی برق می تواند مشکل ساز باشد. راه حل این مشکل چیزی نیست جز استفاده از پاور بانک. این وسیله کاربردی به شما اجازه می دهد انرژی الکتریکی را ذخیره کرده و در زمان نیاز، آن را به دستگاه های مختلف منتقل کنید.
اما آیا تاکنون به این فکر کرده اید که بتوانید یک پاور بانک را خودتان در منزل بسازید؟ ساخت پاور بانک خانگی نه تنها تجربه ای آموزشی و جذاب است، بلکه می تواند هزینه های شما را نیز کاهش دهد. در ادامه با آموزش کامل، قدم به قدم و اصولی ساخت پاور بانک آشنا خواهید شد.
پاور بانک چیست و چگونه کار می کند؟
پاور بانک وسیله ای است که انرژی الکتریکی را از طریق باتری های داخلی ذخیره کرده و سپس با تبدیل آن به ولتاژ مورد نیاز، امکان شارژ دستگاه های مختلف را از طریق پورت USB فراهم می کند. این ابزار دارای اجزای اصلی مانند باتری، مدار کنترل شارژ، مبدل ولتاژ (DC-DC Converter) و پورت های ورودی و خروجی است. وظیفه مدار کنترل، مدیریت شارژ و دشارژ باتری ها، جلوگیری از اتصال کوتاه، شارژ بیش از حد و دشارژ شدید است.
ابزارها و مواد لازم برای ساخت پاور بانک
قبل از شروع ساخت، باید بدانید که پاور بانک چگونه کار می کند ،و در مرحله بعدی باید ابزارها و قطعات مورد نیاز را تهیه کنید. برخی از این قطعات قابل خریداری از فروشگاه های الکترونیکی یا بازیافت از وسایل قدیمی مانند لپ تاپ ها هستند. لیست زیر مواردی است که برای ساخت یک پاور بانک پایه نیاز دارید:
- باتری لیتیوم-یون 18650 (تعداد ۲ تا ۴ عدد): این نوع باتری ها ظرفیت بالا و ابعاد مناسبی دارند و در لپ تاپ های قدیمی نیز یافت می شوند.
- ماژول مدیریت باتری (BMS): مدار محافظتی است که از بروز خطراتی مانند انفجار، داغ شدن یا خرابی باتری جلوگیری می کند.
- ماژول تقویت کننده ولتاژ (Boost Converter): این ماژول ولتاژ ۳.۷ ولت باتری را به ۵ ولت مورد نیاز پورت USB تبدیل می کند.
- پورت USB نوع A و Micro USB یا USB-C: برای شارژ دستگاه ها و همچنین شارژ خود پاور بانک.
- جعبه یا قاب مناسب برای نگهداری قطعات: استفاده از یک قاب محکم باعث محافظت بهتر از مدار می شود.
- سیم، چسب حرارتی، هویه و لحیم، مولتی متر، چسب برق: برای برقراری اتصالات ایمن و بررسی ولتاژها.
۱. بررسی و آماده سازی باتری ها
ابتدا باتری های لیتیوم یونی 18650 را بررسی کنید. اگر از باتری های بازیافتی استفاده می کنید، حتماً آن ها را با مولتی متر تست کرده و اطمینان حاصل کنید که ولتاژ هر باتری در محدوده ی ۳.۵ تا ۴.۲ ولت باشد. باتری هایی که دشارژ کامل شده اند یا نشتی دارند نباید مورد استفاده قرار گیرند، زیرا احتمال بروز خطراتی مانند انفجار وجود دارد. برای افزایش ظرفیت ذخیره سازی، باتری ها را به صورت موازی متصل کنید. این کار باعث می شود ظرفیت کل باتری افزایش یابد بدون آن که ولتاژ آن تغییر کند.

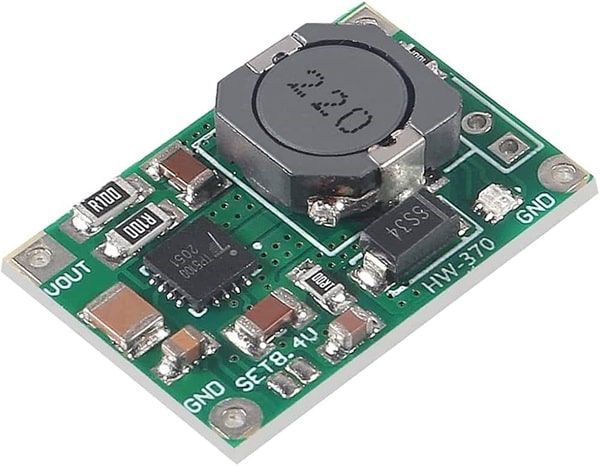

۲. نصب ماژول مدیریت شارژ (BMS)
در این مرحله ماژول BMS را به انتهای مثبت و منفی باتری ها لحیم کنید. این ماژول، وظیفه کنترل ایمنی باتری را بر عهده دارد. بیشتر ماژول های BMS دارای سه نقطه اتصال اصلی هستند: B+، B- و خروجی (Out). خروجی این ماژول مستقیماً به مبدل DC-DC متصل خواهد شد. اطمینان حاصل کنید که اتصال ها محکم و بدون اتصال کوتاه هستند. برای جلوگیری از آسیب، اتصالات را با چسب حرارتی یا لوله حرارتی عایق بندی کنید.

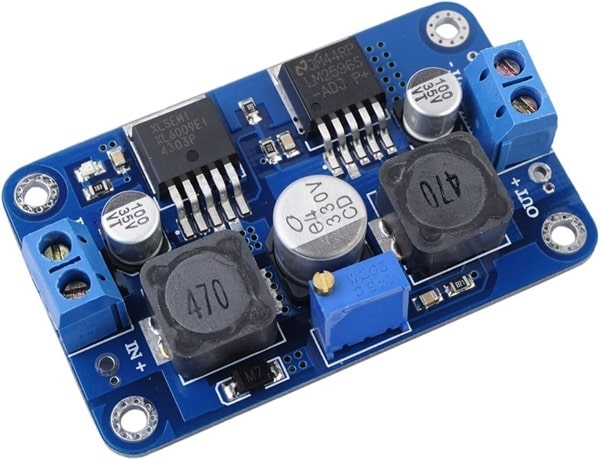

۳. اتصال ماژول مبدل ولتاژ (DC-DC)
مبدل تقویت کننده ولتاژ را به خروجی ماژول BMS متصل کنید. این ماژول ها معمولاً ولتاژ ورودی ۳.۷ ولت را به ۵ ولت پایدار تبدیل می کنند و دارای خروجی USB هستند. دقت کنید که ماژول انتخابی توانایی تأمین جریان حداقل ۲ آمپر را داشته باشد، چرا که دستگاه های مدرن برای شارژ سریع به جریان بالا نیاز دارند.
۴. نصب پورت های ورودی و خروجی
اکنون باید پورت Micro USB یا USB-C را برای شارژ پاور بانک و پورت USB نوع A را برای شارژ گوشی و سایر وسایل نصب کنید. این پورت ها معمولاً روی ماژول DC-DC نصب شده اند. در صورتی که نیستند، می توانید از کابل های جداگانه استفاده کرده و آن ها را به صورت دستی به مدار وصل کنید. حتماً جهت پورت ها را در قاب به گونه ای تعیین کنید که دسترسی راحتی داشته باشید۵. قرار دادن اجزا در قاب یا جعبه مناسب
پس از تکمیل لحیم کاری و تست اولیه با مولتی متر، تمام اجزای الکترونیکی را در یک قاب پلاستیکی یا فلزی مناسب قرار دهید. این قاب باید به اندازه کافی محکم باشد تا از مدار و باتری ها در برابر ضربه یا رطوبت محافظت کند. برای جلوگیری از حرکت قطعات درون قاب، می توانید از چسب داغ یا اسفنج استفاده کنید.
۶. تست نهایی و بررسی عملکرد
پاور بانک ساخته شده را ابتدا برای چند ساعت شارژ کنید و سپس عملکرد آن را با اتصال به یک گوشی یا تبلت آزمایش کنید. اگر دستگاه شما با سرعت مناسبی شارژ می شود و مدار بیش از حد داغ نمی شود، یعنی فرآیند ساخت موفقیت آمیز بوده است.
نکات مهم و ایمنی در استفاده و ساخت پاور بانک
- از باتری های معیوب یا باد کرده استفاده نکنید. این نوع باتری ها می توانند خطرناک باشند.
- هیچ گاه باتری ها را بیش از حد شارژ نکنید. ماژول های BMS اغلب دارای قابلیت قطع خودکار شارژ هستند.
- پاور بانک را در دمای بسیار بالا یا بسیار پایین نگهداری نکنید. این موضوع باعث کاهش عمر مفید باتری می شود.
- از ضربه زدن یا افتادن پاور بانک خودداری کنید. باتری های لیتیومی بسیار حساس اند و در صورت آسیب فیزیکی ممکن است آتش بگیرند.
جمع بندی نهایی
ساخت پاور بانک در خانه، فرایندی هیجان انگیز و آموزنده است که به شما امکان می دهد درک بهتری از نحوه کار دستگاه های شارژی پیدا کنید. این پروژه می تواند به صرفه جویی در هزینه ها کمک کرده و همچنین با استفاده از باتری های بازیافتی، به محیط زیست نیز یاری رساند. با رعایت نکات ایمنی و اصول صحیح لحیم کاری، می توانید پاور بانکی بسازید که برای مصارف روزمره بسیار کاربردی و قابل اعتماد باشد.
اگر به الکترونیک علاقه مند هستید یا می خواهید مهارت های فنی خود را گسترش دهید، این پروژه یک نقطه شروع عالی است. فراموش نکنید که کیفیت قطعات، مهم ترین عامل در عملکرد نهایی پاور بانک شماست.
